La forma correcta de medir la dureza en las muestras de bolas de acero de los grupos de dureza 1–4

La dureza de las bolas de molienda de acero se determina mediante dispositivos de ensayo certificados. La medición de la dureza de las bolas de molienda se realiza a temperatura ambiente. La superficie de apoyo de la mesa y los soportes del instrumento deben estar libres de materias extrañas (cascarilla, grasa, etc.).

Durante la medición de la dureza deben cumplirse las siguientes condiciones (fig. 1):

• Aproximación gradual de la punta hasta entrar en contacto con la superficie de trabajo de la bola;
• Aplicación gradual de la fuerza preliminar F0 y de la fuerza principal F1 (durante 2–8 s);
• Retirada gradual de la fuerza principal F1 entre 1–3 s después de una desaceleración brusca o detención del indicador.

Figura 1. Esquema de la medición de la dureza por el método Rockwell (donde F0 es la fuerza preliminar, H (kgf); F1 es la fuerza principal, H (kgf); F es la fuerza total F0 + F1, H (kgf))

La distancia entre los centros de dos huellas adyacentes no debe ser inferior a cuatro diámetros de huella (pero no menor de 2 mm). El valor de dureza Rockwell se determina en la escala del durómetro y se redondea a 0,5 unidades de dureza. Para medir la dureza superficial de la bola de molienda se preparan dos plataformas diametralmente opuestas, como se muestra en la Figura 2.

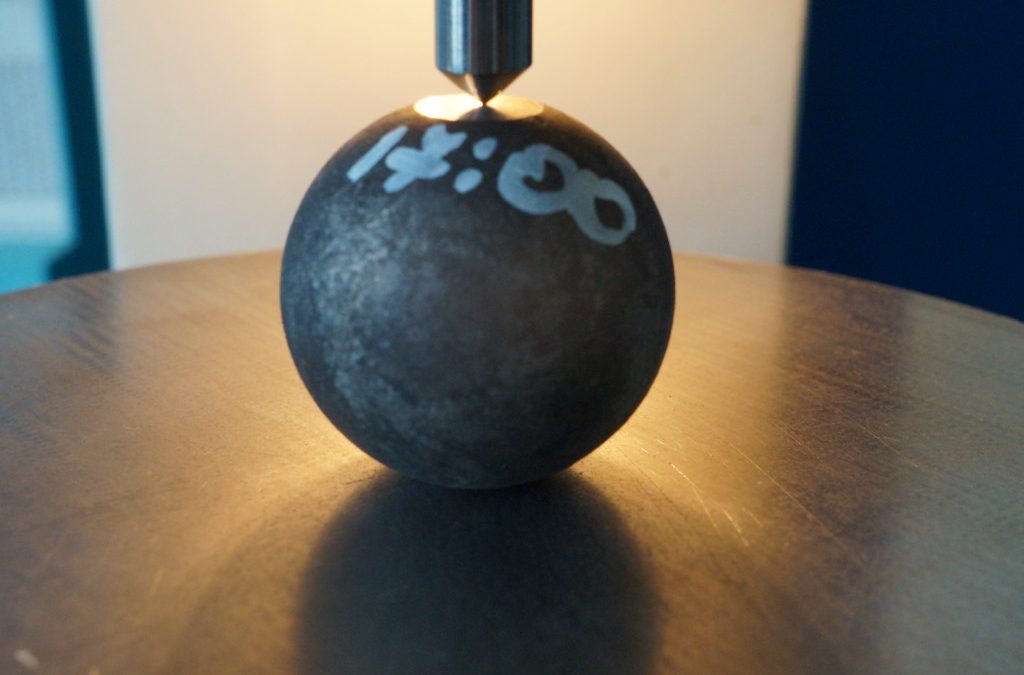

Figura 2. Preparación de la plataforma para medir la dureza de la bola Ø40 mm

Para confirmar la conformidad de las bolas de molienda con el cuarto grupo de dureza, se prepara una plataforma de superficie plana retirando metal de la bola hasta una profundidad de 0,5 del radio (Figura 3).

Figura 3. Preparación de la plataforma para medir la dureza de la bola de molienda Ø40 mm a una profundidad de 0,5 R
